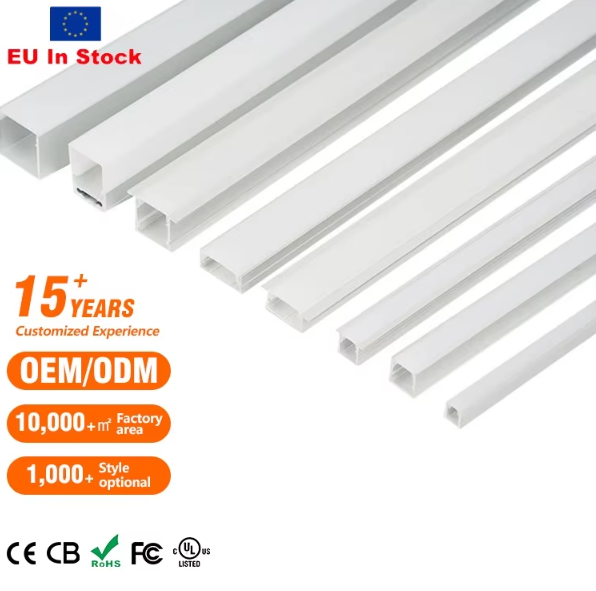

L’illuminazione lineare esterna sembra semplice finché non arriva la prima pioggia intensa. Un canale che funziona bene in un salone espositivo può riempirsi d’acqua, appannarsi o corrodere alle estremità dopo poche stagioni. I profili in alluminio impermeabili colmano questa lacuna, ma il termine «impermeabile» copre una vasta gamma di condizioni reali. La pioggia spinta dal vento, la nebbia salina, i cicli gelo-disgelo e l’esposizione ai raggi UV attaccano diverse parti dell’assemblaggio. L’estrusione costituisce la struttura portante, il dissipatore di calore, la guida di montaggio e spesso anche il percorso di drenaggio.
La norma IEC 60529 definisce il codice IP; spesso IP65 o IP66 è il primo valore che un progettista incontra. Tale classificazione deriva da una prova di laboratorio, non da una previsione di durata nel tempo. Un profilo può superare la prova IP66 con una guarnizione nuova e tuttavia perdere dopo due estati di cicli termici. La prova non tiene pienamente conto del rilassamento della compressione della guarnizione, dell’espansione differenziale né dell’acqua che penetra attraverso un passacavo e non riesce a defluire.
| Approccio di tenuta | Livello IP tipico | Resistenza | Punto debole comune |
|---|---|---|---|
| Guarnizione in silicone, diffusore a scatto | IP65 fino a IP66 | manutenibile, costo contenuto | deformazione lenta della guarnizione, superficie di appoggio sporca |
| Riempimento in poliuretano (PU), tappi terminali stagni | IP67 fino a IP68 | blocco acqua robusto | difficile da riparare, stress termico |
| Guarnizione più valvola di sfiato traspirante | IP66 fino a IP67 | gestisce le variazioni di pressione | ostruzione della valvola di sfiato, orientamento errato |
| Completamente sigillato con passacavo | IP68 | uso sommerso | raggio di curvatura del cavo, montaggio sul campo |
La tabella mostra perché un numero IP più elevato non è automaticamente la scelta migliore. Un faretto da parete per esterni esposto alla pioggia ma con drenaggio libero potrebbe trarre maggior vantaggio da una guarnizione sostituibile. Un apparecchio per fontane sommerse richiede invece un’architettura diversa.
La scelta dei materiali determina il comportamento a lungo termine. L’alluminio estruso 6063-T5 è ancora diffuso perché offre buona qualità di estrusione e conducibilità termica, con la norma ASTM B221 che fornisce un riferimento riconosciuto. L’anodizzazione aggiunge uno strato duro di ossido, mentre la verniciatura a polvere può aggiungere colore e spessore. Nessuna delle due finiture sostituisce una progettazione accurata dei giunti.
Anche gli accessori sono fondamentali. Le viti in acciaio zincato rappresentano spesso un punto critico di guasto nelle applicazioni costiere. I fissaggi in acciaio inossidabile hanno un costo maggiore, ma eliminano una coppia galvanica che potrebbe compromettere il sigillo. Le guarnizioni in silicone generalmente resistono meglio agli agenti UV e agli sbalzi termici rispetto all’EPDM in questo tipo di applicazione, anche se l’EPDM può essere utilizzato in climi più miti, purché la compressione sia controllata.
In un progetto di passeggiata costiera, il team di installazione ha riscontrato che i profili anodizzati standard con viti zincate presentavano corrosione bianca e infiltrazione d’acqua nei tappi terminali dopo una sola stagione piovosa. Il team ha quindi sostituito i profili con estrusi in lega 6063-T5, fissaggi in acciaio inossidabile, guarnizioni in silicone e un piccolo foro di drenaggio all’estremità più bassa di ogni tratto. Un’ispezione successiva, effettuata alla fine della successiva stagione piovosa, ha rivelato vani per i driver asciutti.
I profili per esterni devono resistere a due sollecitazioni che i canali per interni raramente incontrano. La prima è il ciclo termico. L’alluminio si espande e si contrae con la temperatura, così come il diffusore. Se i due materiali sono bloccati insieme troppo rigidamente, la tenuta può essere tirata o compressa oltre il proprio campo di funzionamento. Fori di fissaggio fessurati, tappi terminali flottanti e compressione controllata delle guarnizioni consentono all’insieme di muoversi senza creare vie di infiltrazione per l’acqua.
Il secondo carico è quello UV. La luce solare degrada molti polimeri e un diffusore che ingiallisce o diventa fragile può perdere la tenuta stagna. Il policarbonato offre una buona resistenza agli urti, ma richiede stabilizzazione UV. L'acrilico fornisce maggiore trasparenza e migliore resistenza UV, ma può creparsi sotto sollecitazione meccanica. I dati IES LM-80 e TM-21 possono aiutare nella stima del mantenimento del flusso luminoso degli LED, ma tali proiezioni presuppongono condizioni termiche e di tenuta identiche a quelle del setup di prova.
L'impermeabilizzazione è spesso un problema geometrico. Un profilo montato in piano, senza pendenza, può trattenere una pozza d'acqua contro la guarnizione. Un profilo montato con una leggera pendenza consente all'acqua di scorrere via. I tappi terminali devono essere posizionati al di sopra del punto più basso, oppure deve essere previsto un foro di drenaggio nel punto in cui l'acqua può fuoriuscire.
Orientare il canale in modo che l'acqua non possa ristagnare lungo il diffusore.
Posizionare gli ingressi dei cavi sul lato superiore o all'interno di un anello di gocciolamento.
Utilizzare ventilazioni traspiranti là dove si prevedono differenze di pressione.
Mantenere le superfici delle guarnizioni pulite e prive di trucioli metallici durante il montaggio.
Un dispositivo fisso che non può essere sottoposto a manutenzione verrà infine sostituito, indipendentemente da quanto elevata appaia inizialmente la sua classificazione IP su carta.
Il giusto profilo in alluminio impermeabile dipende dall’ambiente, non da una singola soluzione ottimale. Un soffitto coperto, una facciata esposta, una zona con spruzzi salini e il bordo di una fontana richiedono ciascuno pressioni diverse sulle guarnizioni, sistemi di drenaggio differenti e scelte di materiale specifiche. Sovradimensionare ogni tratto con un canale completamente sigillato IP68 comporta costi maggiori, peso aggiuntivo e difficoltà nella manutenzione. Utilizzare invece un profilo per interni in un’installazione costiera comporta inevitabilmente interventi successivi.
Lightwolf opera nel settore dell’illuminazione LED dal 1991 e gestisce un polo produttivo nel Guangdong. Questa struttura garantisce una produzione coerente di estrusi, finiture e accessori adatti a progetti lineari esterni.
